一、產品特點及用途

1.產品特點

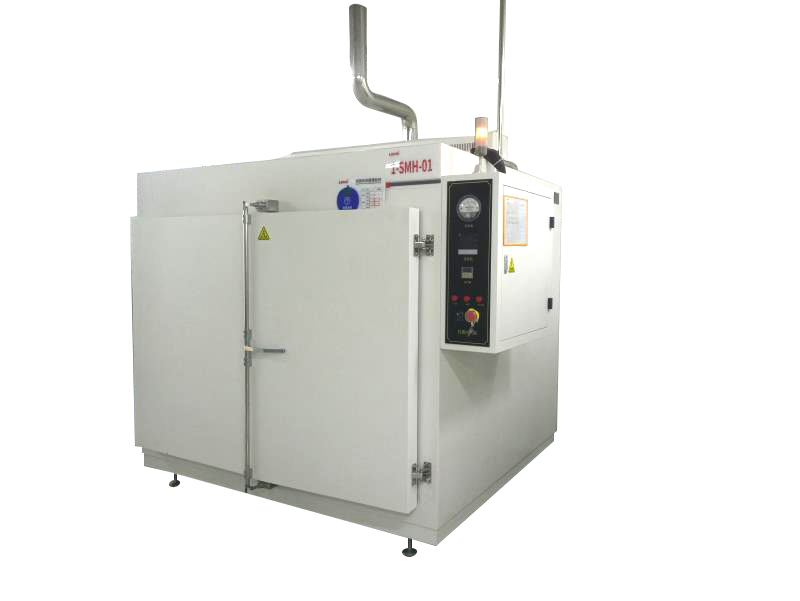

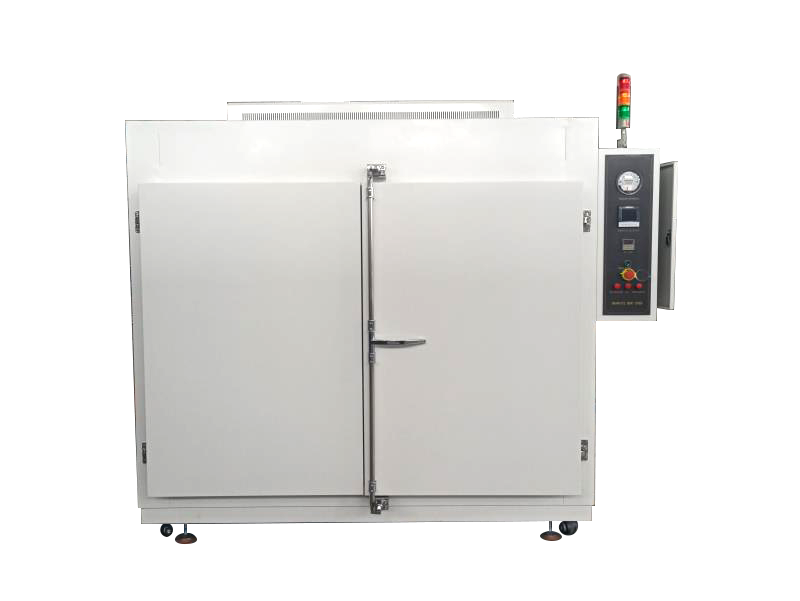

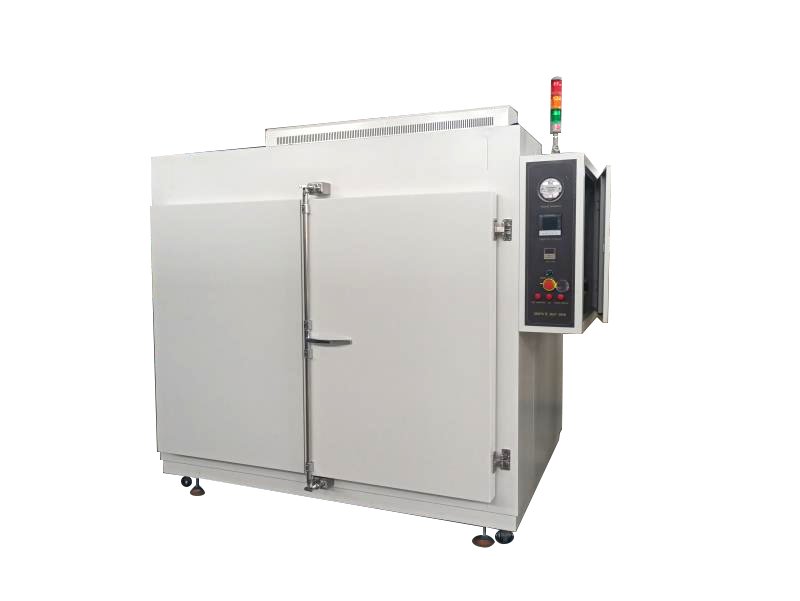

該設備是一種新型工業級潔凈干燥設備，采用獨特的內外層分體結構結合內循環風道設計，通過耐高溫超高效過濾器H.E.P.A不斷對內部進行自凈化過濾，從而形成高潔凈、溫度均勻的密閉的高溫熱風烘烤環境。

2. 產品用途

產品應用于光伏行業PECVD石墨舟的烘干，是石墨舟酸清洗后烘干的必備設備。

二、產品詳細參數;

1.箱體結構

1.1.內膽：材質為厚度1.5mm的SUS316L不銹鋼，表面特氟龍涂層，涂層厚度60微米，使用過程不脫落。箱體內膽氬弧焊焊接成型，焊點打磨拋光處理，能保證膽內密封性。

1.2.外殼材質：外部采用1.5mm厚優質冷軋鋼板經防銹處理后噴塑，也可選用不銹鋼材質。

1.3.保溫材質：采用優質硅酸鋁棉，保溫厚度為150mm，保溫性能好。

1.4 載物層架：可根據石墨舟大小調節層間距。層架采用厚度2.5mm的SUS316L不銹鋼方管，表面特氟隆涂層。

2. 溫度控制系統：程序式、數顯溫控、PID調節、自動演算；帶超溫報警、風機過流保護、相序和缺相保護、漏電保護、負載短路保護。

3. 控溫方式

3.1.信號來源：采用PT100傳感器±0.5%。

3.2.輸出被控組件：SSR固態無節點輸出，確保加熱功率精準。

4.箱內熱風循環系統

4.1. 送風方式：箱內采用水平送風。

4.2. 風道結構：風道兩側采用高密度沖孔風板，精準控制導流板角度，確保箱內溫度均勻性。

4.3. 送風裝置：采用大功率三相異步耐高溫型長軸靜音馬達+大口徑不銹鋼渦輪扇葉，渦輪經動平衡處理，確保運風平穩 ，噪聲≤ 65dB。

4.4. 送風裝置安全保護系統：帶超溫過載過流保護功能，確保馬達及風機的使用壽命和安全性能。

4.5  電加熱系統：采用覆套式不銹鋼無塵化電熱發生器，潔凈不產塵。

5.潔凈循環系統

5.1在進氣口安裝耐高溫高效過濾器，0.5um直徑PARTICLE，過濾效率99.97%，箱內潔凈度可達Class 1000。

5.2排氣口：排氣管尺寸100mm。

5.3壓差計：配有膜壓式氣壓表，顯示管道排風壓力。

 6.電氣和安全保護系統

6.1. 日本富士數顯式溫控儀。

6.2. 加熱保護：超溫報警。

6.3. 超溫防止器（獨立限溫，超溫斷電）；

6.4. 總電源相序和缺相保護。

6.5.馬達過電流保護；

6.6.電熱過電流保護；

6.7 采用施耐德低壓電氣，歐姆龍相序繼電器等品牌電氣。
