無錫奧曼特為您介紹從從五大領域分析中國的半導體產業現狀。

半導體屬于高度資本密集和高度技術密集型產業，是世界大國的必爭之地。中國作為全球半導體最大的消費市場，無論是從地域配套優勢還是國家意志層面，中國半導體產業的崛起勢在必行，半導體整個產業鏈都有望持續受益。

一、全球半導體產業重回上行周期

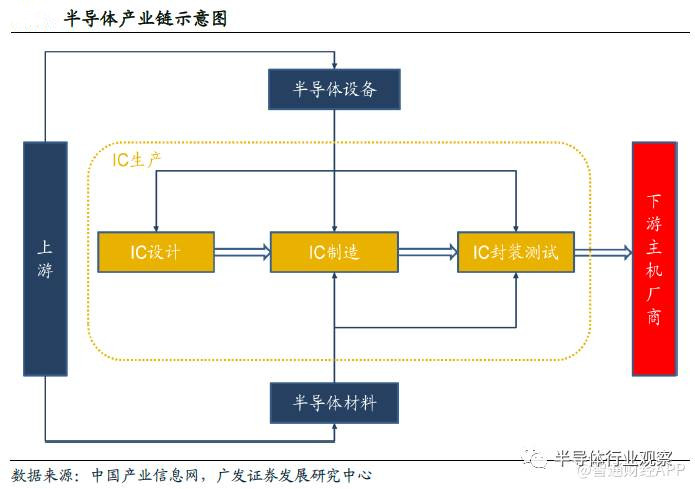

從產業鏈上來看，半導體上游主要包括設備和材料兩個部分，中游IC生產包括“設計-制造-封裝-測試”幾個環節，下游應用主要集中在計算機、消費類電子、網絡通信、汽車電子等領域。

目前全球IC產業有兩種商業模式：①IDM（Integrated Device Manufacturer，集成器件制造）模式是指從設計、制造、封裝測試到銷售自有IC產品，均由一家公司完成的商業模式。②垂直分工模式是指IC的設計、制造和封裝測試分別由專業的IC設計商（Fabless）、IC制造商（Foundry）、IC封裝測試商（Package&Testing）承擔的商業模式。

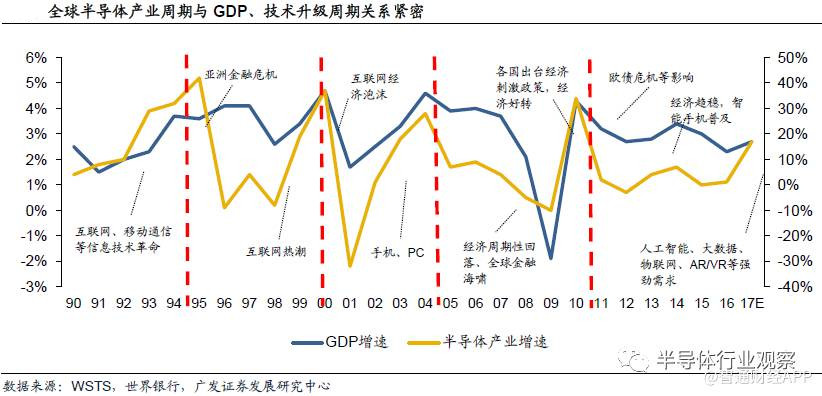

半導體產業屬于周期性行業，其發展與GDP相關性較高，整體呈正相關態勢。近幾年隨著人工智能、大數據、物聯網、AR/VR、可穿戴設備等領域新一代信息技術的發展，半導體行業又重新進入了新一輪的景氣周期。

近年來中國半導體市場需求旺盛，IC市場規模增速顯著高于全球增幅。根據WSTS統計，2016年中國半導體消費額1075億美元，占全球總量的32%，已經超過美國、歐洲和日本，成為全球最大的市場。同時，根據中國半導體行業協會（CSIA）統計，近幾年中國集成電路銷售保持兩位數增速，其中2016年中國集成電路銷售同比增速達20.1%。

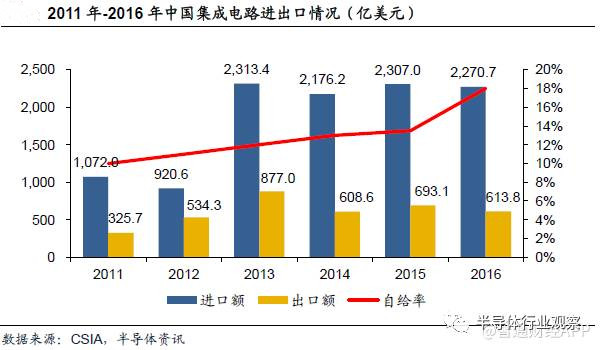

但整體上看，國內IC市場自給率仍處于較低水平，產品主要來自國外的進口。

二、IC材料：國內廠商步入發展快車道

IC材料主要分為IC制造材料和IC封裝材料。其中IC制造材料主要包括硅晶圓及基材、光掩膜版、光刻膠、電子氣體、CMP材料、靶材等；IC封裝材料包括層壓基板、引線框架、焊線、模壓化合物、底部填充料、液體密封劑、粘晶材料、錫球等。

晶圓是IC加工的襯底，而從晶圓材料的發展歷程來看，大致可劃分為三代：第一代以鍺、硅為代表；第二代主要是砷化鎵、磷化銦；第三代為氮化鎵、碳化硅等。目前大部分晶圓仍以硅為主要原料。

根據SEMI報告顯示，2016年中國大陸IC制造材料市場規模為65.3億美元，已經成為全世界第四大IC制造材料市場，僅次于臺灣地區、韓國和日本。

三、IC設備：國產化趨勢開始顯現

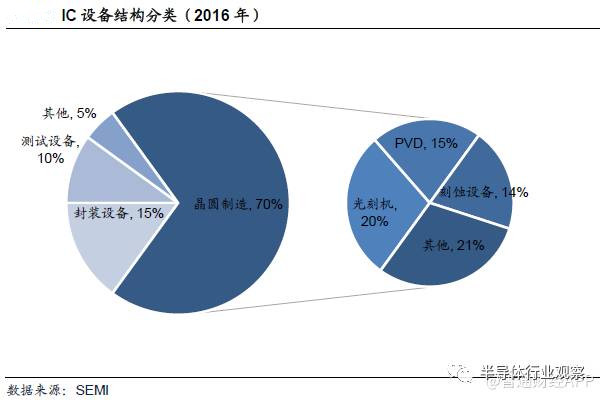

IC設備是IC生產的上游支撐設備，在IC設計、制造、封裝測試等環節基本上都需要用到IC設備。按照功能用途的不同，通常IC設備分為IC制造設備、IC封裝設備、IC測試設備三大類。其中IC制造設備種類最多、占比最大，比如光刻機、刻蝕設備、薄膜沉積等核心晶圓加工設備；IC封裝設備主要有鍵合機、塑封機等；IC測試設備主要包括分選機、測試機、探針臺等，適用于IC設計、制造、封裝的末段測試。

國內下游IC生產環節的快速發展，帶動國內IC設備市場需求的旺盛。根據SEMI的調查，2016年中國半導體設備市場規模64.6億美元，同比增長31.8%，全球增速最快，成為僅次于臺灣和韓國的第三大半導體設備市場。根據SEMI預估，中國本土企業對IC設備的需求，將在2018年-2020年間快速提升，預計對IC設備的投資金額分別為108億美元、110億美元、172億美元。

在市場需求持續提升下，國內IC設備生產商持續加大研發力度，近兩年我國在許多關鍵裝備領域取得了突破。

四、IC設計、制造、封裝測試

1、IC設計：國內廠商嶄露頭角

IC設計，Integrated Circuit Design，是將系統、邏輯與性能的設計要求轉化為具體的物理版圖的過程。IC設計流程分為規格定制、硬體語言描述、仿真模擬驗證、邏輯合成、電路模擬驗證、電路布局與環繞、電路檢測、光罩制作等幾個步驟。

2、IC制造：政策支持力度最大，國內廠商奮起直追

IC制造是在晶圓上完成集成電路刻蝕的過程。IC制造流程包括表層研磨、清洗、鍍膜、多次光刻、離子注入、蝕刻、熱處理、去疵、拋光、清洗、 檢驗、包裝等工序。

IC制造屬于資金、技術密集型產業，是國家政策和基金關注的重點。其中投資于IC制造領域的資金中，12英寸晶圓廠占比最大。主要因?yàn)楫?dāng)前全球12英寸晶圓需求量最大，而國內企業產能占比很低。根據中國電子網統計，目前全球12英寸半導體硅晶圓單月需求量約510萬片，大陸既有12英寸廠合計月產能僅約46萬片。

龐大的資金注入，帶動了國內12英寸晶圓生產線的快速增長。根據國際半導體協會（SEMI）的估計，2017年至2020年間，全球?qū)⒂?2座新建晶圓廠投產，而其中將有26座晶圓廠坐落于中國大陸地區，占到全球總數的42%。而在新建的26座晶圓廠中，大部分為12英寸晶圓廠。目前建置中的12英寸晶圓廠產能約63萬片，未來大陸12英寸廠單月產能將高達109萬片。

3、IC封裝測試：國內廠商具備一定的競爭實力

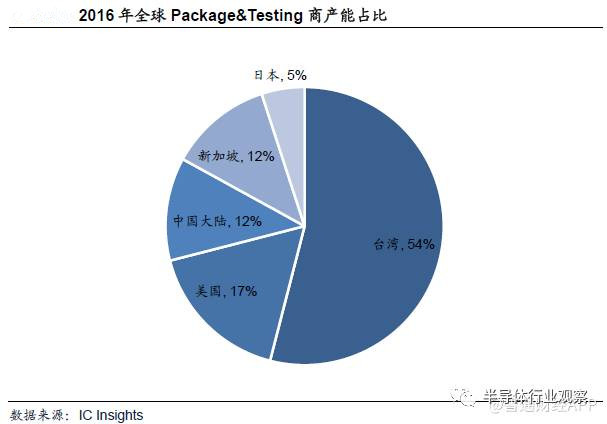

IC封裝測試屬于勞動密集型產業，產業整體進入壁壘不高。從區域分布看，主要集中于亞太地區。根據IC Insights統計，日月光、Amkor、長電科技、矽品為全球前四大封測廠商。

憑借著較低勞動成本的優勢，中國在勞動密集型的IC封測產業已具備一定的競爭實力，同時也是我國IC產業鏈中最具國際競爭力的環節。當前國內封測產業呈現外商獨資、中外合資和內資三足鼎立的局面，內資封裝產業已形成一定的競爭力。根據IC Insights數據統計，長電科技、華天科技、通富微電等內資企業已進入全球封測企業前20名。隨著國內企業不斷地海外收購或重組兼并，未來國內廠商有望進一步提升自身的市場份額。

五、政策助力，半導體國產化進程加速

近年來，隨著我國半導體市場供需缺口的日益增大，國家也相繼出臺一系列政策，大力支持我國IC產業的發展。從投資去向看，國家集成電路產業投資基金目前更專注IC制造環節；從投資策略看，基金重點投資每個產業鏈環節中的骨干企業；從區域分布看，在北京、上海、武漢、福建、江蘇、深圳的投資額占全部已投資額的90%。

大基金的設立極大的提振了行業和社會的對IC產業的投資信心，目前，各地政府也紛紛設立基金，支持集成電路產業。截至2017年上半年，地方政府設立的集成電路投資基金規模已超過3000億元。

在政策和基金的推動下，半導體產業已初具成效：在IC材料領域，國內已經突破12英寸硅晶圓技術，預計今年年底量產。具有先進水平的高端靶材、高純化學試劑、光刻膠等材料已投放市場；在IC設備領域，國內高端光刻機、刻蝕機等設備實現零的突破，正逐步追趕國際先進水平；在IC設計領域，以海思、展訊為代表的國內廠商開始嶄露頭角，市場份額逐步提升；在IC制造領域，國內已突破28nm制程，12英寸晶圓廠也在快速增長中；在IC封裝測試領域，國內廠商已經具備一定的競爭實力。
